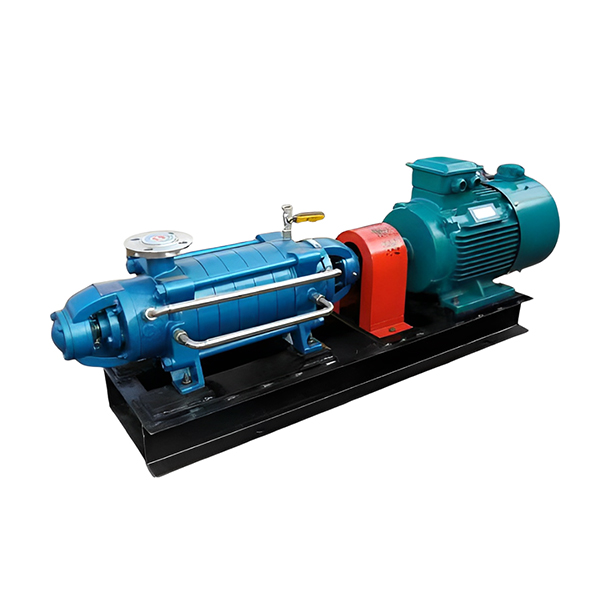

Многоступенчатый центробежный насос типа DG — это эффективный и энергосберегающий многоступенчатый сегментный центробежный насос, который в основном используется для перекачивания чистой воды или жидкостей с физическими и химическими свойствами, подобными воде. Он широко используется в питательной воде котлов, заводском водоснабжении, городском водоснабжении, дренаже шахт и системах водоснабжения высокого давления. Эта серия насосов отличается высоким давлением, высокой эффективностью, стабильной работой и компактной конструкцией, что позволяет удовлетворить различные потребности в транспортировке с высоким напором.
1. Конструктивная особенность
Горизонтальный многоступенчатый центробежный насос типа DG имеет сегментированную конструкцию, состоящую в основном из корпуса насоса, рабочего колеса, направляющих лопаток, вала, втулки вала, балансировочного устройства, сальникового или механического уплотнения и других компонентов.
1.1 Корпус насоса
Корпус насоса состоит из всасывающей секции, средней секции и нагнетательной секции, которые соединены стяжными болтами. Секция всасывания и секция нагнетания соответственно оснащены входными и выходными фланцами, а направление выходного фланца можно регулировать в соответствии с потребностями пользователя.
1.2 Рабочее колесо
Рабочее колесо изготовлено из высококачественного сплава и подвергается динамической коррекции баланса для обеспечения стабильной работы насоса. Лопасти каждой ступени рабочего колеса были оптимизированы для улучшения гидравлических характеристик и эффективности насоса.
1.3 Направляющие лопатки
Направляющие лопатки играют роль в направлении потока жидкости и снижении гидравлических потерь, позволяя многоступенчатым центробежным насосам эффективно передавать энергию шаг за шагом и улучшать общую производительность насоса.
1.4 Вал и подшипники
Вал насоса изготовлен из высокопрочной легированной стали и оснащен подшипниками качения или скольжения, обеспечивающими хорошую смазку и эксплуатационную стабильность подшипников.
1.5 Балансовое устройство
Из-за значительной осевой силы, возникающей при работе многоступенчатых насосов, насосы типа ДГ обычно оснащаются уравновешивающими дисками или балансировочными барабанами для противодействия осевой нагрузке, обеспечения продления срока службы подшипников и повышения эксплуатационной надежности.
1.6 Уплотнительное устройство
Горизонтальный многоступенчатый центробежный насос типа DG может использовать сальниковое или механическое уплотнение. В уплотнительном уплотнении используется гибкая набивка из графита или ПТФЭ, подходящая для общих условий работы; Механические уплотнения подходят для применений, требующих более высоких характеристик уплотнения, таких как высокая температура, высокое давление или агрессивные среды.
2. Параметр производительности
Диапазон расхода: от 3,75 до 500 м³/ч.
Дальность полета: 50-1050 м.
Скорость вращения: 1450 об/мин, 2950 об/мин.
Средняя температура: ≤ 160 ℃ (высокотемпературный тип может достигать 210 ℃)
Рабочее давление: ≤ 10 МПа
Эффективность: от 70% до 85%
3. Принцип работы
Принцип работы горизонтального многоступенчатого центробежного насоса типа ДГ основан на действии центробежной силы. Ниже приводится подробный принцип работы:
Привод от двигателя: Рабочее колесо насоса с приводом от двигателя вращается с высокой скоростью.
Жидкость поступает в рабочее колесо: Жидкость поступает в рабочее колесо первой ступени через всасывающее отверстие насоса. Вращение крыльчатки позволяет жидкости набирать кинетическую энергию и генерировать центробежную силу.
Ускорение жидкости и повышение давления: под действием рабочего колеса жидкость выбрасывается вокруг рабочего колеса по каналу потока между лопастями, увеличивая как скорость, так и давление.
Жидкость проходит через направляющее колесо: жидкость, выбрасываемая из рабочего колеса, поступает в направляющее колесо, и роль направляющего колеса заключается в преобразовании части кинетической энергии жидкости в энергию статического давления, тем самым еще больше увеличивая давление жидкости. .
Многоступенчатое повышение давления: после прохождения рабочего колеса и направляющего колеса первой ступени жидкость попадает в рабочее колесо следующей ступени и повторяет описанный выше процесс. Каждая ступень рабочего колеса и направляющего колеса еще больше увеличивает давление жидкости.
Окончательный слив: после создания давления многоступенчатыми рабочими колесами и направляющими колесами жидкость наконец выбрасывается через выпускное отверстие насоса для достижения необходимого давления и расхода.
Баланс осевой силы: осевая сила насоса уравновешивается балансировочной пластиной, что обеспечивает стабильную работу насоса.
Уплотнение вала: Уплотнение вала насоса обычно представляет собой сальниковое уплотнение, а в соответствии с потребностями пользователя также можно использовать механическое уплотнение.
Горизонтальный многоступенчатый центробежный насос типа DG может эффективно перекачивать жидкости и обеспечивать высокий напор и высокую производительность. Этот тип насоса широко используется в промышленности и коммунальном хозяйстве, подходит для транспортировки чистой воды или других жидкостей с физическими и химическими свойствами, близкими к воде.
4. Характеристики продукта
Характеристики горизонтального многоступенчатого центробежного насоса типа DG в основном включают в себя следующие аспекты:
Эффективность: Насосы типа DG обладают высокой эффективностью, что позволяет обеспечить стабильный расход и давление при низком энергопотреблении.
Широкий диапазон производительности: этот насос имеет широкий диапазон производительности, подходит для различных условий работы и может соответствовать различным требованиям к расходу и напору.
Безопасность и стабильность: насосы типа DG работают безопасно и стабильно и могут работать непрерывно в течение длительного времени без каких-либо сбоев.
Низкий уровень шума: этот насос имеет низкий уровень шума во время работы и подходит для использования в ситуациях, когда требуется тихая обстановка.
Длительный срок службы: конструкция и выбор материалов насосов типа DG продлевают срок их службы, сокращая частоту технического обслуживания и замены.
Простота установки и обслуживания: конструктивная конструкция этого насоса делает процесс установки и обслуживания относительно простым, сокращая затраты на техническое обслуживание и время простоя.
Применимая среда: Насосы типа DG подходят для транспортировки чистой воды или других жидкостей с физическими и химическими свойствами, близкими к воде, включая жидкости, содержащие небольшое количество твердых частиц.
Температурный диапазон: этот насос может работать с широким диапазоном температур жидкости, обычно подходит для температур жидкости от -20 ° C до 105 ° C.
Конструкция уплотнения вала: Уплотнение вала насоса типа DG может использовать мягкое уплотнение или механическое уплотнение для обеспечения безопасного и надежного уплотнения.
5. Область применения:
Область применения горизонтальных многоступенчатых центробежных насосов типа DG очень широка и в основном включает следующие аспекты:
Питательная вода промышленных котлов: Насосы типа DG подходят для системы питательной воды промышленных котлов, обеспечивая стабильный поток воды под высоким давлением для обеспечения нормальной работы котла.
Очистка воды: Насосы типа DG обычно используются в различных системах очистки воды для транспортировки чистой воды или жидкостей с физическими и химическими свойствами, аналогичными воде, включая системы обратного осмоса и очистку сточных вод.
Муниципальное водоснабжение и водоотведение: насосы типа DG подходят для систем водоснабжения и водоотведения в муниципальном строительстве, которые могут эффективно переносить поток воды и удовлетворять потребности городского водоснабжения и водоотведения.
Система кондиционирования: В системе кондиционирования воздуха насосы типа ДГ используются для транспортировки циркулирующей воды, обеспечивая нормальную работу системы кондиционирования.
Сельскохозяйственное орошение: насосы типа DG также подходят для сельскохозяйственных ирригационных систем, обеспечивая стабильный поток воды для удовлетворения потребностей орошения сельскохозяйственных угодий.
Нефтяная и химическая промышленность. В нефтяной и химической промышленности насосы типа DG используются для транспортировки различных жидкостей, включая масла, химикаты и другие промышленные жидкости.
Система противопожарной защиты: В системах противопожарной защиты также применяются насосы типа ДГ, которые могут обеспечить подачу воды под высоким давлением для тушения пожара и подачи воды к пожарному оборудованию.
Горная промышленность: В горнодобывающей промышленности насосы типа DG используются для таких применений, как дренаж шахт и транспортировка шлама.
Энергетика и электроэнергетика: Насосы типа DG используются в различных приложениях для транспортировки воды под высоким давлением в энергетике и энергетике, включая системы охлаждающей воды и питательную воду для котлов.
Архитектура и строительство: В сфере архитектуры и строительства насосы типа ДГ используются для строительства систем водоснабжения, дренажных систем и систем противопожарной защиты.
Эти области применения демонстрируют широкую применимость и важность горизонтальных многоступенчатых центробежных насосов типа ДГ в различных отраслях промышленности и коммунального хозяйства.
6. ТРЕБОВАНИЯ К УСТАНОВКЕ:
Требования к установке горизонтального многоступенчатого центробежного насоса типа ДГ следующие:
Базовое выравнивание плоскости:
Плоскость фундамента для установки насоса должна быть выровнена горизонтально. После затвердевания основного цемента необходимо проверить ослабление крепления основания и отверстий под анкерные болты.
Соосность между двигателем и насосом:
После сборки двигателя, насоса и основания необходимо строго проверить соосность вала насоса и вала двигателя, чтобы убедиться, что осевые линии двух осей находятся на одной горизонтальной линии.
Зазор концевого вала муфты:
При совместной установке двигателя и водяного насоса осевой конец муфты насоса следует вытянуть, а на торце оставить зазор 2-3 мм для обеспечения нормальной работы насоса и двигателя.
Проверка канала насоса:
Перед установкой насоса внимательно проверьте, нет ли в проточном канале насоса твердых предметов (например, камней, железного песка и т. д.), чтобы они не мешали нормальной работе насоса.
Монтажные инструменты и подъемное оборудование:
Подготовьте монтажные инструменты и подъемное оборудование, чтобы обеспечить плавный процесс установки.
Трубопроводное соединение:
Всасывающая и напорная трубы насоса должны иметь собственные опоры, а сам корпус насоса не должен нести нагрузку от труб.
Пробная эксплуатация:
Перед вводом в эксплуатацию насосу запрещается проводить пробную эксплуатацию на холостом ходу на высоких оборотах, он должен быть испытан жидкостью в соответствии с требованиями руководства по эксплуатации.
Электробезопасность:
Только уполномоченному персоналу разрешено устанавливать, обслуживать и проверять насосы, ремонтировать электрические компоненты и соблюдать местные правила техники безопасности.
Эти требования к установке гарантируют, что горизонтальный многоступенчатый центробежный насос типа DG может работать безопасно и стабильно, а также продлевает срок его службы.
Shanghai Jiushi Pump Industry — профессиональное предприятие, занимающееся исследованиями, разработками, производством и продажей насосного оборудования. Ее продукция охватывает несколько категорий, таких как центробежные насосы, многоступенчатые насосы, канализационные насосы, водяные насосы, роторные насосы, самовсасывающие насосы, трубопроводные насосы, магнитные насосы и химические насосы, и широко используются в таких отраслях, как энергетика, нефтехимия. , охрана окружающей среды и водоснабжение. Компания стремится предоставлять эффективную и энергосберегающую насосную продукцию и завоевывать признание на рынке благодаря высококачественному послепродажному обслуживанию.
