Промышленные насосы с магнитным приводом для перекачки химических жидкостей
В насосах с магнитным приводом JUSH используется магнитная муфта для передачи мощности двигателя на рабочее колесо без традиционного динамического уплотнения вала. Разделение приводного магнита и перекачиваемой жидкости помогает уменьшить пути утечки, связанные с конструкциями насосов с механическим уплотнением.
Текущая линейка магнитных насосов JUSH включает восемь моделей и серий продукции, включающих конструкции из фторопласта, футеровки из фтора и нержавеющей стали, а также самовсасывающие магнитные насосы, магнитные спиральные насосы и насосы-дозаторы с магнитной шестерней. Эти продукты предназначены для промышленной перекачки жидкостей и химической обработки, где важны удержание жидкости, коррозионная стойкость и стабильная работа.
Химическая совместимость определяется полной конфигурацией смачиваемого материала, составом жидкости, концентрацией, рабочей температурой и рабочим давлением. Поэтому каждый насос определяется с учетом реальных условий процесса.
JUSH Ассортимент магнитных насосов
| Серия продуктов | Подтвержденный тип продукта | Позиционирование на главной странице |
|---|

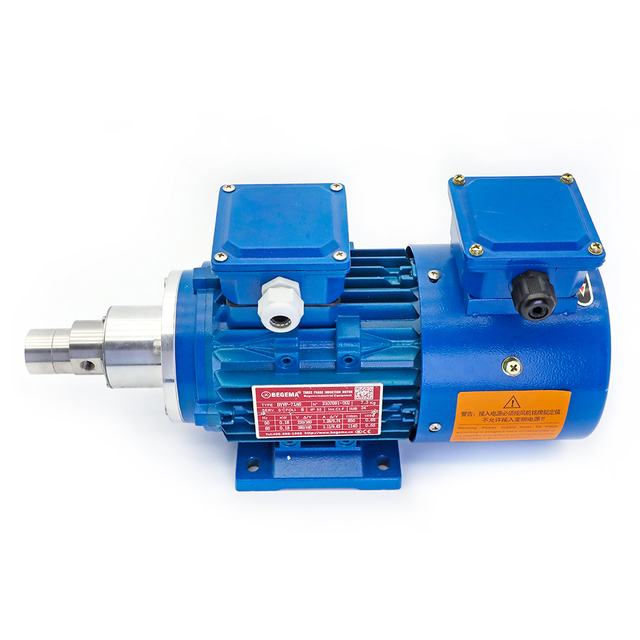

| Микромагнитный шестеренчатый насос-дозатор | Магнитный шестеренный насос-дозатор со взрывозащищенным двигателем переменной частоты. | Контролируемый учет жидкости |
| CQB-F | Магнитный насос из фторопластового сплава | Перенос агрессивной жидкости |
| ДЖМК40-25-160П | Магнитный насос из нержавеющей стали | Конструкция с магнитным приводом из нержавеющей стали |
| Серия ZFT | Самовсасывающий фторопластовый насос с магнитным приводом | Самовсасывающая перекачка агрессивных жидкостей |
| Тип CWB | Магнитный спиральный насос | Применение спирального насоса с магнитным приводом |
| Тип CQB | Фторопластовый магнитный насос | Передача с магнитным приводом из фторопласта |
| Тип CQB | Магнитный насос с фторсодержащим покрытием | Смачиваемая конструкция с фторсодержащим покрытием |
| Тип ИМД | Магнитный насос из фторопласта | Промышленный фторопластовый магнитоприводный трансфер |
На каждой странице продукта представлены конфигурация для конкретной модели и запись запроса. Выбор насоса зависит от требуемого расхода, общего напора, состава жидкости, концентрации, температуры, плотности, вязкости, содержания твердых частиц, условий всасывания и условий установки.
Как работает насос с магнитным приводом
Насос с магнитным приводом передает крутящий момент через внешний приводной магнит и внутренний приводной магнит. Защитная оболочка отделяет перекачиваемую жидкость от узла внешнего привода. Поскольку крутящий момент передается магнитным способом, насосу не требуется, чтобы вращающийся вал проходил через обычное механическое уплотнение вала.
Такая конструкция уменьшает количество точек динамического уплотнения между перекачиваемой жидкостью и окружающей средой. Он широко применяется при перекачке жидкостей, где важны контроль утечек и совместимость материалов.
Насос с магнитным приводом не эксплуатируется без жидкости, если изделие специально не спроектировано и не рассчитано на работу всухую. Перекачиваемая жидкость обычно обеспечивает смазку и отвод тепла от внутренних компонентов. Непрерывная работа при закрытом выпускном клапане также приводит к выделению тепла, и этого следует избегать.
Материалы магнитных насосов
Магнитные насосы из фторопласта и футеровки
В линейку JUSH входят изделия CQB-F, CQB, IMD и ZFT с магнитными насосами из фторопласта или с футеровкой из фтора. Эти серии представлены отдельно, поскольку их материальная конструкция и гидравлическое устройство не идентичны.
На странице продукта ZFT указана конструкция из стали F46, магнитные компоненты из неодима, железа и бора и неметаллическая изолирующая втулка. F46 — это китайское промышленное обозначение, обычно ассоциирующееся с фторированным этиленпропиленовым материалом. Его использование в смачиваемых конструкциях поддерживает приложения, требующие химической стойкости фторполимеров.
Химическая пригодность каждой конфигурации основана на полном списке смачиваемых материалов, а не на общем термине «фторопласт».
Магнитные насосы из нержавеющей стали
JMC40-25-160P — это магнитный насос из нержавеющей стали, представленный в текущей линейке JUSH. Нержавеющая сталь обеспечивает механическую прочность и используется с жидкостями, совместимыми с конкретной маркой нержавеющей стали и остальными смачиваемыми компонентами.
Нержавеющая сталь не всегда устойчива ко всем кислотам, растворам хлоридов или окислителям. Рабочий диапазон продукта определяется фактическим составом, концентрацией и температурой жидкости.
Самовсасывающий фторопластовый насос с магнитным приводом ZFT
Серия ZFT — это самовсасывающие изделия из фторопласта в линейке магнитных насосов JUSH. Опубликованные данные о продуктах JUSH охватывают 12 моделей ZFT.
| Опубликованный параметр | Серия ZFT |
|---|
| Скорость потока | 3,6–60 м³/ч |
| Голова | 20–45 м |
| Высота самовсасывания | 1,5–3,0 м |
| НПШр | 3,0–4,5 м |
| Мощность двигателя | 1,5–18,5 кВт |
| Скорость вращения | 2900 об/мин |
| Входной × выходной диаметр | От 32 × 25 мм до 80 × 65 мм |
| Опубликованное количество моделей | 12 |
В серии ZFT используется магнитная трансмиссия и самовсасывающая гидравлическая система. Его опубликованная конструкция включает в себя стальной корпус F46, магниты из неодима, железа и бора и неметаллическую изолирующую втулку.
Полная таблица характеристик модели находится на странице продукта ZFT, тогда как на этой странице категории должен сохраняться указанный выше проверенный диапазон серий и непосредственно ссылаться на полные данные модели.
Промышленное применение
Магнитные насосы JUSH предназначены для перекачивания промышленных жидкостей, включая:
Химический технологический процесс перекачки жидкости
Перенос кислоты и щелочи с совместимыми смачиваемыми материалами
Перенос растворителя с проверенной совместимостью материалов и двигателя.
Системы циркуляции и разгрузки
Химическая обработка воды
Перенос фармацевтических и тонких химических процессов
Циркуляция жидкости для гальваники и обработки поверхности
Технологические системы, требующие уменьшения путей утечки через уплотнение вала
Дозированная подача жидкости с помощью магнитно-редукторного дозатора продукта
Самовсасывающий перенос с использованием серии ZFT
Пригодность для применения зависит от гидравлического диапазона конкретной модели, материалов, контактирующих с рабочей средой, и эксплуатационных ограничений, опубликованных для каждой серии.
Сравнение насоса с магнитным приводом и насоса с механическим уплотнением
| Особенность | Насос с магнитным приводом | Насос с механическим уплотнением |
|---|
| Передача крутящего момента | Магнитная муфта | Прямое соединение вала |
| Динамическое уплотнение вала | Не используется в стандартной схеме с магнитным приводом. | Используемое механическое уплотнение |
| Основная конструкция защитной оболочки | Защитная оболочка и статическая герметичная конструкция | Поверхности механического уплотнения и статические уплотнения |
| Путь утечки, связанный с уплотнением вала | Удаленный | Присутствует и контролируется механическим уплотнением |
| Чувствительность к сухому ходу | Обычно высокий | Зависит от конструкции уплотнения и насоса. |
| Внутренний отвод тепла | Зависит от циркуляции жидкости | Зависит от насоса и расположения уплотнений. |
| Типичный фокус обслуживания | Подшипники, защитная оболочка и магнитная муфта | Механическое уплотнение, подшипники и компоненты вала |
Решающими инженерными факторами являются совместимость жидкостей, требуемая рабочая точка, условия всасывания, температура, содержание твердых частиц и условия эксплуатации.
Информация, необходимая для настройки насоса
Каждый запрос магнитного насоса обрабатывается со следующими рабочими данными:
Требуемый расход в м³/ч
Требуемый общий напор в метрах
Название жидкости и химический состав
Концентрация
Рабочая и максимальная температура
Плотность и вязкость
Наличие и размер взвешенных веществ
Состояние всасывания и доступный NPSH
Требуемая высота самовсасывания
Непрерывная или прерывистая работа
Напряжение, частота и фаза двигателя
Внутренняя или наружная установка
Требования к двигателю для взрывоопасных зон
Стандарт соединения и диаметр трубы
Обеспечение этих параметров позволяет подобрать серию продукта, гидравлическую модель, материалы, контактирующие с рабочей средой, двигатель и конфигурацию соединений с заявленным режимом работы.
Требования к установке и эксплуатации
Магнитные насосы устанавливаются на жестком, ровном фундаменте с правильно закрепленными всасывающими и нагнетательными трубопроводами. Нагрузка на трубы не передается на патрубки насоса.
Линия всасывания остается короткой и прямой. Воздушные карманы, ненужные ограничения и всасывающий трубопровод недостаточного размера исключены. Доступный NPSH остается выше требуемого NPSH насоса в рабочей точке.
Перед запуском корпус насоса и необходимый внутренний циркуляционный путь заполняются жидкостью. Стандартные магнитные насосы не работают всухую. Выпускной клапан не остается полностью закрытым во время непрерывной работы, поскольку запор преобразует энергию двигателя в тепло.
Насос немедленно останавливается при возникновении аномальной вибрации, шума, повышения температуры, потери потока или нестабильного давления. Перед возобновлением работы внутренние компоненты проверяются на предмет износа, засоров и потери смазки.
Техническое обслуживание магнитного насоса
Плановое техническое обслуживание включает в себя:
Проверка насоса на предмет утечек и ненормального шума.
Проверка тока двигателя и рабочей температуры
Регистрация давления всасывания, давления нагнетания и расхода.
Проверка внутренних подшипников и упорных компонентов
Проверка защитной оболочки на предмет износа или повреждений
Удаление кристаллических отложений перед повторным запуском насоса
Подтверждение свободного вращения после длительного простоя
Удержание магнитных частиц вдали от внутренних магнитных компонентов
Замена изношенных компонентов на детали, указанные для конкретной модели насоса.
Записи о техническом обслуживании должны включать модель, серийный номер, используемую жидкость, часы работы, результаты проверок и замененные компоненты.
Часто задаваемые вопросы
Что такое насос с магнитным приводом?
Насос с магнитным приводом передает крутящий момент двигателя на рабочее колесо через магнитную муфту. Защитная оболочка отделяет перекачиваемую жидкость от внешней системы привода, устраняя традиционное вращающееся уплотнение вала.
Имеет ли магнитный насос механическое уплотнение?
В изделиях с магнитным приводом, описанных на этой странице, не используется обычное динамическое механическое уплотнение вала. Статические уплотнения и защитная конструкция остаются частью границы давления.
Может ли магнитный насос работать всухую?
Стандартные магнитные насосы на этой странице рассматриваются как насосы с сухим ходом. Жидкость необходима для внутренней смазки и отвода тепла.
Какой магнитный насос JUSH является самовсасывающим?
Серия ZFT — это самовсасывающие фторопластовые насосы с магнитным приводом из текущей линейки магнитных насосов JUSH.
Какова заявленная мощность серии ZFT?
Опубликованный диапазон ZFT охватывает расход 3,6–60 м³/ч, напор 20–45 м, высоту самовсасывания 1,5–3,0 м и мощность двигателя 1,5–18,5 кВт для 12 моделей.
Какая информация необходима для коммерческого предложения?
Предложение основано на расходе, напоре, составе жидкости, концентрации, температуре, плотности, вязкости, содержании твердых частиц, условиях всасывания, требованиях к двигателю и трубных соединениях.
