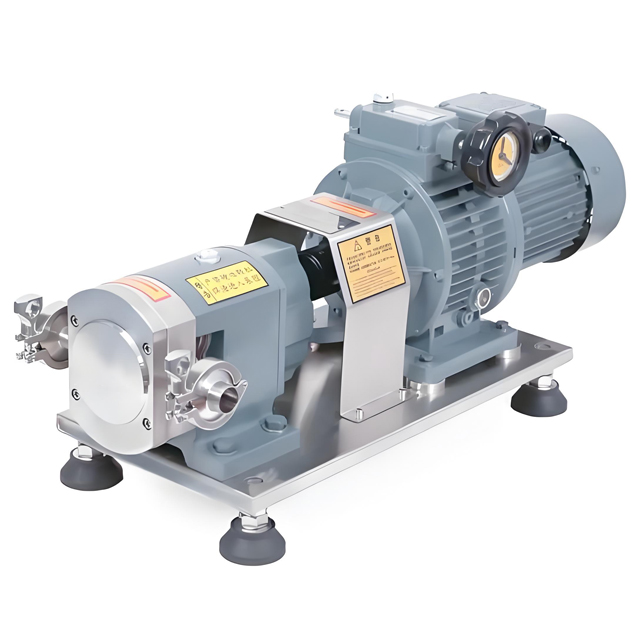

Двухлопастной роторный насос (специально для биогаза и сточных вод) представляет собой объемный насос, предназначенный для перекачивания сложных сред. Он имеет двухлопастную винтовую конструкцию с широкой кромкой и использует технологию линейного уплотнения для достижения эффективной транспортировки сред с высокой вязкостью и высоким содержанием твердых частиц. Насос оснащен износостойкими роторами с резиновым покрытием и корпусом из нержавеющей стали 316, что делает его особенно подходящим для транспортировки субстратов ферментации в биогазовых проектах и перекачки осадка в системах очистки сточных вод. Он может выдерживать среды с содержанием твердых веществ до 55% и вязкостью до 1 000 000 CP.
Основные технологические преимущества
1. Конструкция ротора специально оптимизирована для условий биогаза и сточных вод.
Благодаря использованию спирального ротора с двойной лопастью и широкой кромкой и замене традиционного поверхностного уплотнения на технологию линейного уплотнения, контактный износ между ротором и камерой насоса снижается более чем на 60%. Исследование проекта по производству биогаза в Великобритании показывает, что при использовании этого типа ротационного насоса для транспортировки пищеварительных жидкостей, содержащих пластиковые примеси (с содержанием твердых веществ 4-6%), он может работать непрерывно в течение 12 месяцев без сбоев, что снижает затраты на техническое обслуживание на 42% по сравнению с традиционными кулачковыми насосами.
2. Супер сильная антиблокирующая способность.
Крупная структура каналов: входной и выходной диаметры 25-108 мм, способны пропускать твердые частицы диаметром до 80 мм и примеси из волокон длиной 30 мм.
Функция самоочистки: оптимизированная конструкция с углом спирали ротора 15° для предотвращения скопления материала при транспортировке кукурузного силоса (содержание твердых веществ 30-35%)
Возможность двунаправленной транспортировки: просто изменив направление вращения двигателя, среда может течь в обратном направлении, что упрощает промывку и устранение неисправностей трубопроводов.
3. Эффективная и энергосберегающая система.
Транспортировка с низкой пульсацией: частота пульсации потока ≤ 5 %, снижение вибрации трубопровода на 30 % по сравнению с трехлопастным роторным насосом, рабочий шум ≤ 75 дБ (взвешенный по шкале А)
Широкий диапазон регулировки: оснащен двигателем с переменной частотой и обеспечивает бесступенчатое регулирование скорости 40–500 об/мин с диапазоном расхода 0,1–150 м³/ч.
Способность глубокого самовсасывания: максимальная высота самовсасывания составляет 9,5 метров, что позволяет напрямую извлекать материалы из подземных канализационных резервуаров без необходимости использования вспомогательной откачки.
Таблица технических характеристик
Элемент параметра | Числовой диапазон | Примечание |
Поток | 0,1-150 м³/ч | Линейно зависит от скорости вращения |
Голова | 0,2-1,8 МПа | Одноступенчатый максимум 1,8 МПа |
Средняя вязкость | 1-1000000 CP | Максимальное содержание твердых веществ 55% |
Импортный и экспортный калибр | 25-108 мм | Зажимное/фланцевое соединение опционально |
диапазон мощности | 0,37-132 кВт | Стандартный двигатель — высокоэффективный двигатель серии YE2. |
Рабочая температура | -20-120 ℃ | Специальные материалы могут достигать температуры до 180 ℃. |
Метод уплотнения | Внешнее механическое уплотнение | Можно выбрать структуру промывки с двойной торцевой поверхностью. |
Структурные характеристики
1. Модульная конструкция
Быстрооткрывающаяся крышка насоса: фиксированная конструкция с четырьмя болтами, проверка ротора может быть завершена в течение 15 минут, что экономит 70% времени на техническое обслуживание по сравнению с традиционной конструкцией.
Съемная футеровка: камера насоса оснащена износостойкими керамическими футеровками, которые после износа можно заменять отдельно, что снижает затраты на запасные части на 50 %.
Несколько вариантов уплотнения: стандартное одностороннее механическое уплотнение, дополнительное контейнерное двойное торцевое уплотнение (соответствует стандарту API 682).
2. Интеллектуальная система защиты.
Контроль утечек: независимая смазочная камера оснащена датчиками давления для контроля состояния механического уплотнения в режиме реального времени.
Защита от перегрузки: двигатель оснащен термистором PTC, который обеспечивает двойную защиту от блокировки ротора и перегрузки.
Удаленный мониторинг: поддерживает доступ к системе ПЛК по протоколу MODBUS, что позволяет загружать рабочие параметры в режиме реального времени.
