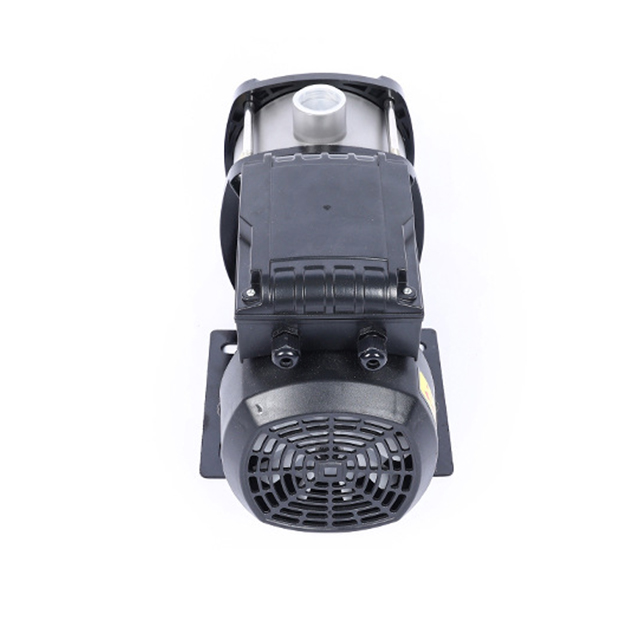

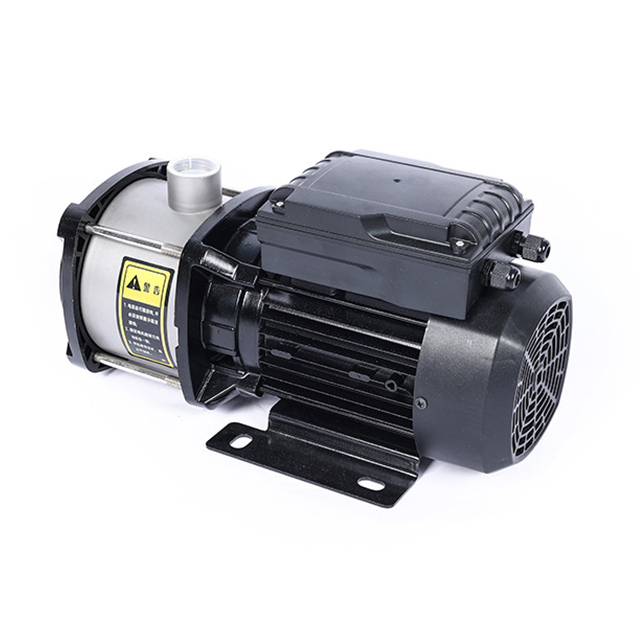

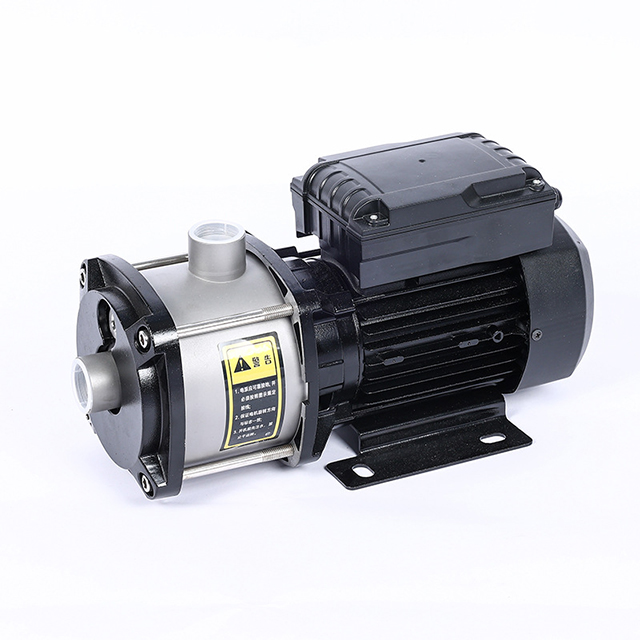

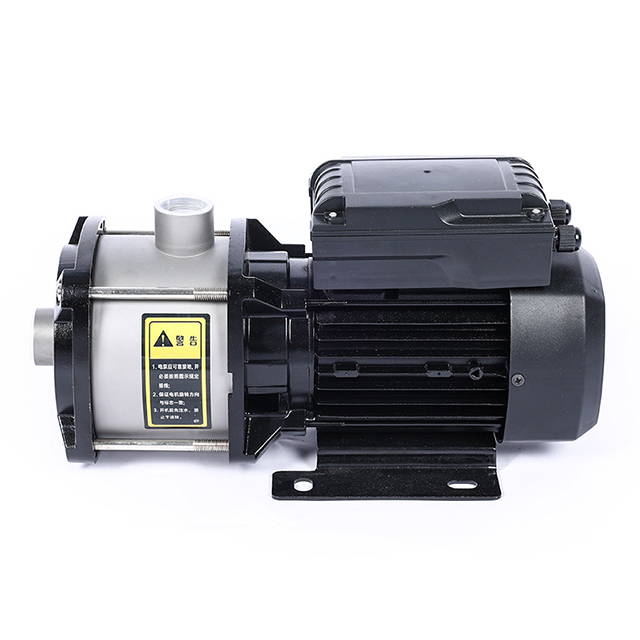

Многоступенчатая центробежная насосная насоса CHM - обзор продукта
Многоступенчатая центробежная CHM-серии бустерная насоса представляет собой высокопроизводительный, энергоэффективный и низкоклевой насосные растворы, специально разработанное для обработки чистых применений переноса жидкости и повышения давления. Эта серия насосов объединяет передовую гидравлическую конструкцию и точную инженерию, обеспечивая постоянное высокое давление с компактным следствием. Благодаря широкомасштабному применению в жилых, промышленных, коммерческих и сельскохозяйственных условиях, насос CHM стал предпочтительным выбором для повышения систем, которые требуют надежности, эффективности и универсальности.
Ключевые особенности многоступенчатого центробежного бустера насоса CHM
1. Многоступенчатый дизайн высокого давления
Насос CHM оснащен конфигурацией многоступенчатой рабочей колеса, где каждая стадия рабочего колеса добавляет давление к жидкости. Это приводит к значительно более высокому давлению разгрузки по сравнению с одностадийными насосами, что делает серию CHM идеальной для многоэтажных зданий, транспортировки трубопровода на дальние расстояния и применения повышения давления промышленного давления.
2. Строительство материала премиум -класса
Корпус насоса, носители и вал доступны в различных материалах, таких как чугун, нержавеющая сталь (304 или 316) или настраиваемые сплавы. Эти варианты обеспечивают совместимость с различными чистыми жидкостями, включая легкие коррозионные жидкости, используемые при пищевой промышленности, фармацевтических препаратах и химической промышленности.
3. Высшая гидравлическая эффективность
Используя современные инструменты проектирования CFD (вычислительная динамика жидкости), внутренний путь потока насоса CHM был оптимизирован для обеспечения минимальной потери энергии, более низкой турбулентности и более высокой общей эффективности. Это приводит к снижению эксплуатационных затрат и улучшению экономии энергии.
4. Надежное механическое уплотнение
Насос оснащен высококачественными механическими уплотнениями, которые обеспечивают превосходную устойчивость к утечке и длительный срок службы. В зависимости от среды, варианты включают карбид вольфрамового карбида, графитовые или кремниевые карбидные гербы, обеспечивая надежность в различных требовательных средах.
5. Компактная и надежная структура
Горизонтальная многоступенчатая конфигурация обеспечивает пространственные установки, особенно там, где комната ограничена. Благодаря меньшему количеству движущихся частей и прочной базовой рамой, насос обеспечивает тихой, тихой работой для долгосрочного обслуживания.
6. Требования к низкому обслуживанию
Насос CHM -бустер предназначен для легкой разборки и технического обслуживания. Обычные детали стандартизируются, а замены уплотнения или подшипника могут быть выполнены с минимальными инструментами, уменьшая время простоя системы.
Технические спецификации
| Спецификация | Ценить |
| Диапазон потока | 1 - 50 м³/ч |
| Головной диапазон | 15 - 200 метров |
| Диапазон мощности | 0,75 - 75 кВт |
| Эксплуатационное давление | ≤ 2,5 МПа |
| Скорость вращения | 2900 об / мин |
| Температура жидкости | 0 ° C - +80 ° C (обычай до 120 ° C) |
| Тип печати | Механическое уплотнение |
| Установка | Горизонтальный, основанный на основе |
| Напряжение | 380 В / 50 Гц (необязательно 220 В / 60 Гц) |
ПРИМЕЧАНИЕ. Настраиваемые конфигурации напряжения, частоты и фланца доступны по запросу.
Применение центробежных насосов CHM
CHM насос очень адаптируется и подходит для широкого спектра применений. Некоторые из ключевых вариантов использования включают:
1. Строительство водоснабжения и повышения давления
Насос CHM, идеально подходящий для жилых комплексов, отелей и офисных башни, обеспечивает стабильное давление воды на всех этажах, преодолевая ограничения энергетических систем.
2. Промышленная циркуляция воды
Используемый на производственных заводах, насос CHM обеспечивает непрерывную циркуляцию воды или охлаждающей жидкости в системах с замкнутой петлей, обеспечивая контроль температуры и стабильность процесса.
3. Системы кормления котлов
В котлах с низким и средним давлением серия CHM эффективно обеспечивает питательную воду под давлением, поддерживая непрерывную генерацию пара.
4. Сельскохозяйственное орошение
Фермеры и агробизнес извлекают выгоду из способности насоса CHM поставлять воду с высоким давлением для капельного ирригации, спринклерных систем и систем парникового запада.
5. Системы HVAC и охлажденной воды
Он играет жизненно важную роль в нагревании и охлаждающих сетях, доставляя воду через нагревательные катушки или единицы чиллера со стабильным потоком и головой.
6. Системы очистки и фильтрации воды
Используется в системах RO (обратный осмос), UF (ультрафильтрация) и DI (деионизация) для повышения давления и потока, тем самым повышая эффективность системы и качество воды.
7. Системы пожаров
Насос соответствует требованиям давления для спринклеров и гидрантных систем, обеспечивая быстрый разряд воды во время чрезвычайных ситуаций.
Рабочий принцип многоступенчатого насоса CHM
Водяной насос CHM работает на основе принципа центробежных сил. Когда электрический двигатель управляет валом, вращающиеся буйства ускоряют жидкость наружу через центробежное действие. Каждая этап (перочинка и пара диффузора) добавляет скорость и давление к жидкости. Совокупный эффект на нескольких этапах дает выход высокого давления при разряде. Механическое уплотнение между вращающимися и стационарными частями предотвращает утечку, а точные подшипники поддерживают вал, чтобы обеспечить плавную и молчаливую работу.
Преимущества мультиступированного бустерного насоса CHM
✅ Высокое давление сброса - множественные побочные устройства значительно увеличивают голову.
✅ Широкий ассортимент применения - подходит для жилых, коммерческих и промышленных использования.
✅ Пространство проектирование пространства-горизонтальная конфигурация, идеально подходящая для компактных установочных пространств.
✅ Надежная система герметизации-Механическое уплотнение в длинном жизни сводит к минимуму утечку жидкости.
✅ Энергетическая эффективность - оптимизированный гидравлический профиль снижает затраты на энергию.
✅ Коррозионная стойкость - компоненты из нержавеющей стали, доступные для агрессивных жидкостей.
✅ Тихий и стабильный бег - низкие уровни вибрации и шума улучшают условия труда.
✅ Легкое техническое обслуживание - модульная конструкция позволяет быстро разобрать и заменить детали.
Рекомендации по установке и обслуживанию
Правильная установка и обычное обслуживание обеспечивают длительный срок службы и надежную производительность:
Советы по установке
Установите насос на плоскую, жесткую основу, используя антивибрационные крепления.
Обеспечить затопление входных трубопроводов; Избегайте воздушных карманов.
Используйте гибкие суставы, чтобы предотвратить напряжение трубы на корпусе насоса.
Установите датчик давления и проверьте клапан для мониторинга и защиты производительности системы.
Обеспечить надлежащее электрическое заземление и защиту двигателя.
Контрольный список технического обслуживания
Регулярно осматривайте уплотнения и подшипники на наличие износа или утечки.
Мониторинг вибрации насоса и уровня шума - внезапные изменения указывают на механические проблемы.
Чистые фильтры и сито, чтобы предотвратить засорение.
Замените уплотнения и прокладки во время запланированного времени простоя, чтобы предотвратить неожиданные сбои.
Держите моторные вентиляционные отверстия в чистоте для адекватного охлаждения.
Почему выбирают бустерные насосы CHM с нашей фабрики?
Наши насосы серии CHM изготавливаются с использованием усовершенствованного механизма ЧПУ и подвергаются строгим процессам контроля качества, включая:
Гидравлическое тестирование производительности
Тесты на давление уплотнения
Проверки баланса и выравнивания
Сертифицированное производство ISO 9001: 2015
Мы предлагаем услуги OEM/ODM, быструю доставку и глобальную поддержку доставки. Независимо от того, являетесь ли вы дистрибьютором, подрядчиком или системным интегратором, наша команда поможет вам выбрать правильную модель насоса для вашего конкретного проекта.
Модель | Поток (м³/ч) | Голова (м) | Власть (кВт) |
CHM2-30 | 2.4 | 30 | 0.75 |
CHM4-50 | 4.2 | 50 | 2.2 |
CHM8-70 | 8.5 | 70 | 4.0 |
CHM12-100 | 12.0 | 100 | 7.5 |
CHM25-150 | 25.0 | 150 | 15.0 |
CHM40-180 | 40.0 | 180 | 22.0 |
Доступно больше конфигураций. Пользовательские модели по запросу.
Целевые отрасли и покупатели
Сантехника подрядчики и инженеры
Коммерческие застройщики
Компании по обработке промышленной воды
Поставщики ирригационного и сельскохозяйственного оборудования
Установители системы пожарной защиты
Подрядчики HVAC
Заключение
Многоступенчатый центробежный бустерный насос CHM обеспечивает идеальное сочетание производительности, долговечности и энергоэффективности. Независимо от того, хотите ли вы увеличить давление воды в небоскребе, кормить систему котла или поддерживать оптимальный поток в ирригационной сети, насос CHM предлагает экономически эффективное и надежное решение.
Запросите бесплатную цитату или техническую консультацию сегодня!
