Одно широкое рабочее рабочее колесо, обеспечивающее превосходную обработку твердых веществ (обычно Ø30–100 мм).
Оптимизированное матч с вартерским устройством для широкого использования BEP и низкого потребления энергии.
Динамическое уравновешивание обеспечивает низкую вибрацию/шум и более длительный срок службы механического уплотнения.
Изоляционная класс F, разработанный для непрерывной службы S1 под водой.
Дополнительная перегрузка, утечка, чрезмерное количество датчиков температуры подшипника и удаленный мониторинг.
Автополизованная железнодорожная система для быстрого обслуживания и минимального времени простоя.

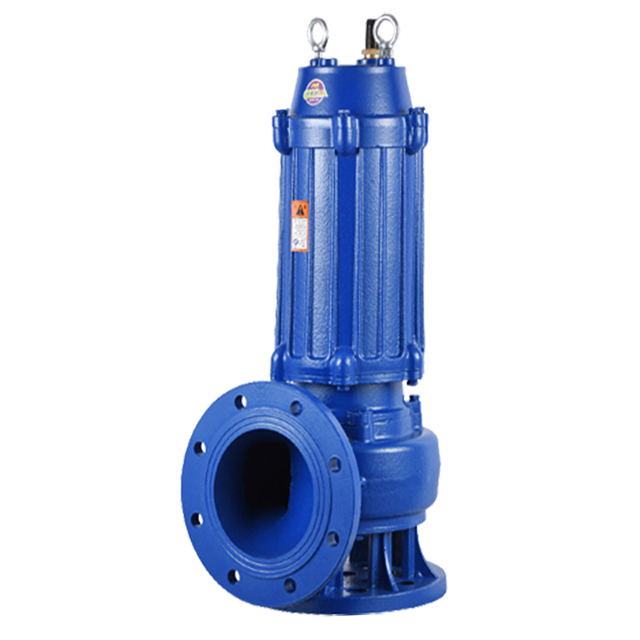

Двигатель управляет одноканальным рабочим колесом, чтобы создать стабильный 3D-проход потока. Большой, плавно изогнутый
Канал позволяет твердым веществам и волокнам проходить с жидкостью, сводя к минимуму адгезию и запутанность между рабочим колесом и Volute, снижая риск засорения и повышая общую эффективность.
Лифты, комбинированные канализационные сети, вход/выход WWTP.
Подвалы, парковки, торговые центры, больницы, кампусы.
Еда, бумага, текстиль, сельское хозяйство, бойни, химические вещества.
Аварийная ливневая вода, временная обходная перекачка.
С опцией «Агитатор» для легкого осадка/ресуспенсии.
> Примечание: типичные диапазоны; Настройка доступна. См. DataSheet/Selection для окончательных значений.
Параметр | Типичный диапазон |
Размер разряда | DN65 - DN300 |
Скорость потока | 10–1,500 м³/ч |
Голова | 5–60 м |
Моторная мощность | 0,75–110 кВт |
Оцененное напряжение | 380–690 В (50/60 Гц) или индивидуально |
Скорость | 980/1450/2900 об/мин |
Жидкий темп | 0–40 ° C (максимум 70 ° C) |
Диапазон pH | 5–9 |
Твердый проход | Ø30 - 100 мм |
| Погружение | ≤10 м |
Защита | IP68 |
Изоляция | Класс f |
| Механическое уплотнение | Двойное уплотнение машины, SIC/SIC или TC/TC, необязательный мониторинг масляной камеры |
Материалы | HT250/Стальная оболочка улитки, вал 2CR13/SS420, рабочее колесо из чугуна или нержавеющей стали, дополнительная износостойкая сплава |
| Подшипники | Импортированные подшипники с тяжелыми |
| Кабель | Водонепроницаемый и нефтяной кабель, стандартный 10 метров (расширяется) |
Защита | Утечка, перегрузка, перегрев, фазовая последовательность/потеря фазы, датчик PT100/NTC и т. Д. (Необязательно) |
Модель | Калибр (DN) | Власть (кВт) | Скорость потока (м³/ч) | Голова (м) | Перегрузка (Ø мм) |
WQ-S65-15-10 | 65 | 1.5 | 15 | 10 | 30 |
WQ-S80-30-12 | 80 | 3.0 | 30 | 12 | 40 |
WQ-S100-60-15 | 100 | 5.5 | 60 | 15 | 60 |
WQ-S150-120-20 | 150 | 11 | 120 | 20 | 75 |
WQ-S200-260-25 | 200 | 22 | 260 | 25 | 90 |
WQ-S250-420-32 | 250 | 37 | 420 | 32 | 100 |
Проверьте максимальный размер частиц/длины волокна и сопоставьте проход и скорость рабочего колеса.
Старайтесь работать вблизи BEP (± 10–15%) для эффективности и долговечности.
Обеспечить адекватное погружение и условия входа.
DOL/Soft-Starter/VFD на сетку и требования к контролю.
Портативный разряд шланга или фиксированная автополизованная железнодорожная система.
Обновление материалов/уплотнений для абразивных, коррозионных или более высоких температур.
СИСТЕМА ПЕРЕДАЧИ: Быстрое опускание/подъем с надежным уплотнением соединения.
Электрическая защита: экипируйте утечку, перегрузку, чрезмерную защиту от фазового потери.
Рутинные проверки: проверьте масляную камеру, проникновение воды, изоляцию, вибрацию и температуру подшипника.
Носит детали: механическое уплотнение, подшипники, уплотнительные кольца, износовые кольца.
Дополнительный резак для тяжелых волокнистых отходов. **
Агитатор для ресурса для легких отложений. **
Взрыв-защищенный вариант по локальным кодам. **
Панели VFD для постоянного давления/потока и удаленного мониторинга.
Float/Ultrasonic/контроль уровня давления. **
Q1: Что такое максимальный отрывок из твердых веществ?
A1: обычно Ø30–100 мм в зависимости от размера разряда; Большие проходы могут быть настроены.
Q2: Может ли он обрабатывать волокнистые сточные воды?
A2: Да. Для тяжелых волокон добавьте комплект резака ** или выберите Vortex/низкоскоростной варианты больших проходов.
Q3: Поддерживается ли управление VFD?
A3: Да. Убедитесь, что моторная изоляция/охлаждаемая пригодность и работайте вблизи эффективной зоны.
Q4: Как обеспечивается уплотнение?
A4: двойные механические уплотнения ** в масляной камере с датчиком утечки; Следуйте профилактическому интервалу обслуживания.
Q5: А как насчет мягко коррозийных или песчаных СМИ?
A5: Выберите материалы из нержавеющей стали/износ, уплотнения с жестким лицом и рассмотрите более низкую скорость.
Q6: как размер питания и головы? **
A6: Выберите BEP на насосе на кривых QH и проверьте маржу двигателя и потери системы.
