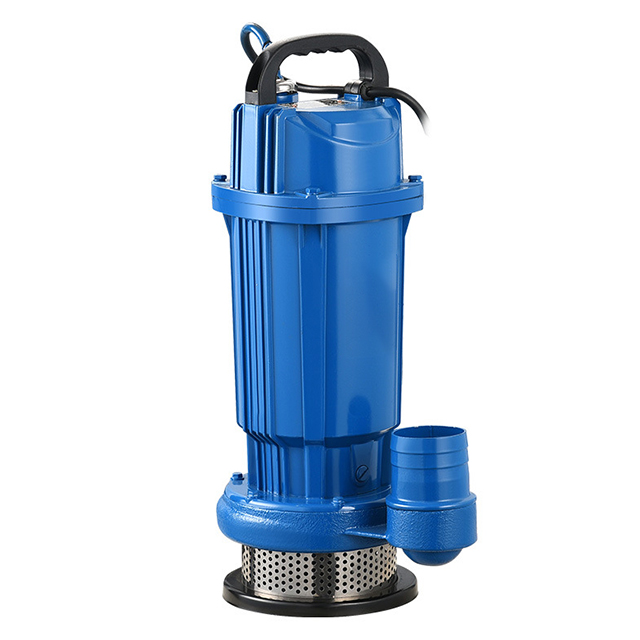

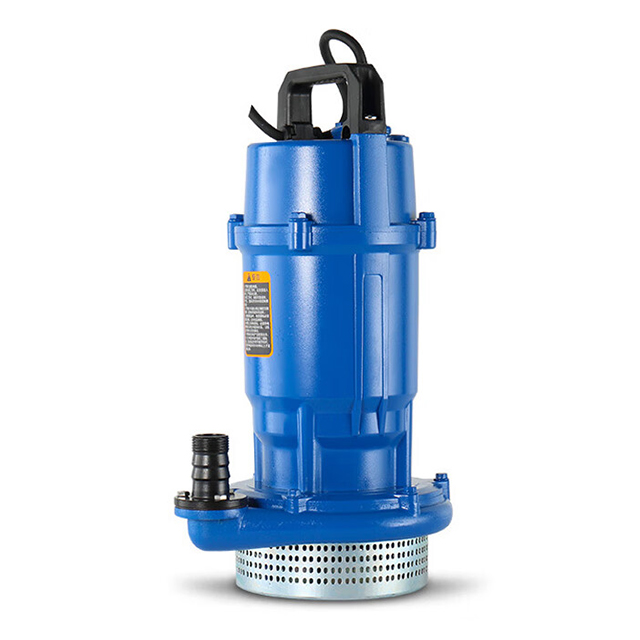

Однофазный погружный насос типа из нержавеющей стали QDX-это легкое и коррозионное оборудование, устойчивое к коррозии чистой водой. Он изготовлен из точного литья из нержавеющей стали, устойчивой к коррозии, экологически чистым, красивым видом, небольшим размером и долговечным. Мотор принимает изоляцию F-класса и оснащен устройствами тепловой защиты, значительно продлевая срок службы насоса. Мы можем настроить антикоррозионные кабели, уплотнения машины PTFE и конфигурацию деталей для высокотемпературных жидкостей в соответствии со специальными требованиями клиентов. Подходит для однофазного энергоснабжения 220V, широко используемого в сельском хозяйстве, строительстве, домашних и промышленных областях.
1. Особенности однофазных погружных насосов из нержавеющей стали
Коррозионная устойчивость и предотвращение загрязнения
Корпус насоса, рабочее колеса, Volute и другие компоненты потока изготовлены из нержавеющей стали 304 или 316L, которая устойчива к кислотной, щелочной, морской воде и общей коррозийной среде (PH 4-10), подходящей для высоких требований гигиены (например, фармацевтическая и пищевая промышленность).
Двойное конец механическое уплотнение (изготовленное из карбида из кремния) в сочетании с герметичным кольцом флуоруруббера, эффективно предотвращает въезд утечки жидкости, а внешние примеси с высокой надежностью уплотнения.
Защита проектирование
Оснащенный встроенным тепловым защитником, он автоматически отключает источник питания, когда двигатель перегревается, перегружается или теряет фазу, чтобы избежать сжигания.
Уровень защиты IP68, уровень изоляции F, способный к долгосрочной работе в средах с глубиной дайвинга ≤ 5M.
Легкий и прост в использовании
Компактная структура (вес 5-20 кг), поддерживает мобильный (гибкий шланг) или фиксированную (резьбовой интерфейс) установку, отсутствие необходимости в инъекции воды и может использоваться немедленно при включении.
Стандартный 10 -метровый кабель, необязательный плавающий переключатель для автоматического управления запуска.
Эффективно и энергосберегает
Внедряя центробежный рабочее колесо и структуру Volute, в сочетании с высокоскоростным двигателем 2860 об/мин, эффективность преобразования энергии высока, а операция гладкая и низкая шума.
2. однофазного погружного насоса в стали. Сценарии
Поле приложения | Конкретная цель |
Сельскохозяйственное орошение | Дренаж сельскохозяйственных угодий, накачка воды и орошение садового разбрызгивания (содержание среднего песка ≤ 0,1%, размер частиц ≤ 0,2 мм). |
Здание дренаж | Дренаж накопленной воды на строительных площадках, дренаж подвалов и временное водоснабжение для муниципального проектирования. |
| Семейная жизнь | Жилищное водоснабжение, садовое орошение, промывание транспортных средств, циркуляция рыбного пруда. Промышленная помощь |
Промышленная помощь | Медицинская/пищевая промышленность транспортировки, аквакультура оксигенация и морская аквакультура (требуя материала 316L). |
3. однофазного погружного погружного насоса стали стали стали Принцип
QDX PUMP работает на основе принципа центробежной силы:
Запуск фазы: камера насоса предварительно заполнена жидкостью, а рабочее колесо вращается на высокой скорости под приводом двигателя.
Процесс перекачки:
Жидкость бросается из центра рабочего колеса к внешнему краю центробежной силой и выброшена из розетки после под давлением вихревой оболочки.
Зона низкого давления образуется в центре рабочего колеса, а жидкость непрерывно всасывается в камеру насоса под внешним атмосферным давлением.
Гарантия герметизации:
Двойное конечное механическое уплотнение изолирует камеру двигателя от среды, предотвращая проникновение воды (давление нефтяной камеры> давление в внешней воде) и обеспечивая безопасность изоляции.
4. Условия обслуживания для погружных насосов из нержавеющей стали
1. Погружаемая глубина электрического насоса не должна превышать 5 м.
2. Температура конверсийной среды не должна превышать 60 ℃.
3. Значения pH конверсийной среды составляют 304 (4-10) и 316 (2-13).
4. Среда труда содержит твердые частицы с диаметром, не превышающим 0,2 мм, а объем не превышает 0,1%.
5. погружных насосов в сталь. Руководство по выбору
Выбор должен соответствовать рабочим параметрам и характеристикам средних, а ключевые шаги заключаются в следующем:
Расчет базового параметра
Скорость потока (м ³/ч): необходимо удовлетворить спрос на воду (например, 10-30 млн./Ч для орошения сельскохозяйственных угодий и 1,5-5 млн./Ч для домашнего водоснабжения).
Голова (M): Фактическая высота подъема+сопротивление трубопровода (рекомендуется выбрать 1,1-1,2 раза выше номинальной головки, чтобы избежать перегрузки).
Характеристики среднего: температура ≤ 40 ℃, значение pH 6,5-8,5 (для сильной кислоты/щелочной среды требуется материал 316L).
Таблица сравнения моделей и производительности (модели общего 220 В) модели)
Модель | Поток | Голова | Власть | Применимые сценарии |
QDX1.5-16-0.37 | 1.5 | 16 | 0.37 | Домашнее водоснабжение, небольшой садовый орошение |
QDX3-20-0.55 | 3 | 20 | 0.55 | Сельскохозяйственные угодья среднего размера/садовая ирригация |
QDX10-10-0.55 | 10 | 10 | 0.55 | Строительный дренаж и накачка пруда |
QDX15-10-0.75 | 15 | 10 | 0.75 | Ирригация с высоким потоком, циркуляция пруда аквакультуры |
