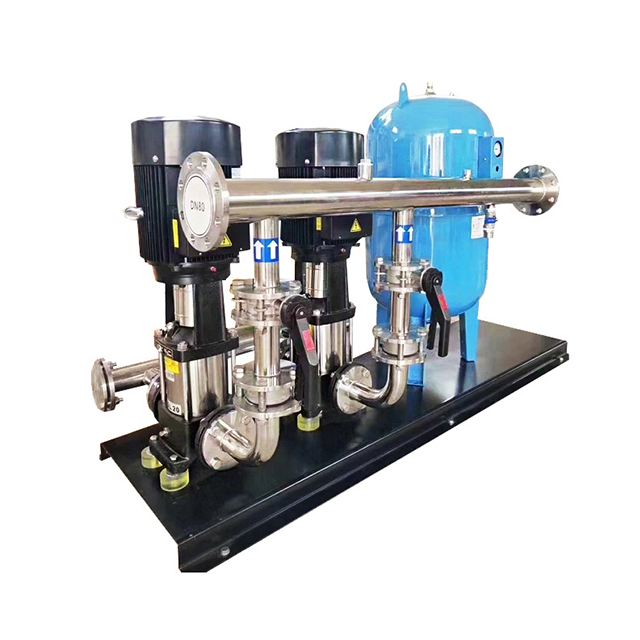

Полностью автоматическое негативное переменное давление частота водоснабжения

Каталог

1. Основные принципы и системный состав

2. вспомогательная система

3. Компоненты подключения к пипету

4. Интеллектуальное расширение контроля

5. Поля приложения

6. Как выбрать подходящее оборудование для водоснабжения с высокой частотой.

1. Принципы и состав системы

Рабочий принцип

Датчик давления контролирует давление сети труб в режиме реального времени, передает сигнал регулятору PID, регулирует выходную частоту инвертора после сравнения с установленным значением, контролирует скорость водяного насоса и реализует постоянное давление.

Совместное управление с несколькими насосами: основной насос отвечает за подачу высокого потока воды, в то время как вспомогательный насос или бак давления используется для снижения потребления энергии в течение низких периодов потока (например, в ночное время).

Системные компоненты

Основные компоненты

Переменный частотный диск

В качестве центра управления системой точное управление потоком достигается путем регулировки скорости двигателя для поддержания постоянного давления трубопровода.

Поддержка алгоритма PID для автоматического регулирования давления и образуйте систему обратной связи с замкнутой петлей с датчиками давления.

Водяной насос

Он включает в себя основной насос и вспомогательный небольшой насос (или бак давления). Основной насос отвечает за основную задачу водоснабжения, в то время как небольшой насос используется для поддержания давления и экономии энергии при низких скоростях потока.

Тип двигателя может быть выбран в качестве синхронного двигателя с постоянным магнитом (энергосберегающий 20% -30%) или обычный асинхронный двигатель.

Датчик давления

Мониторинг изменений давления в сети трубопроводов в режиме реального времени, обратная связь данных к частотному преобразователю для отрегулирования состояния работы водяного насоса.

Точность измерения должна быть ≤ ± 0,01 МПа, чтобы обеспечить стабильность постоянного контроля давления.

Управляющий шкаф

Интегрируйте ПЛК, контакторы, защитные реле и другие компоненты, чтобы координировать начальную остановку водяного насоса и регулирование скорости переменной частоты.

Поддержка удаленного мониторинга (мобильное приложение/ПК) и управление балансировкой нагрузки на нагрузку.

2. вспомогательная система

2.1. Стабильный платный резервуар/компенсатор регулятора напряжения

Влияние потока буфера воды для предотвращения колебаний давления воды, вызванных внезапными изменениями краткосрочного использования воды.

Объемная конструкция должна покрывать пиковой спрос на воду и уменьшить частоту частой начальной остановки основного насоса.

2.2. Компоненты клапана

Клапан бабочки: регулирует направление и поток воды, установленные на входе и выходе водяного насоса.

Проверьте клапан: чтобы предотвратить повреждение водяного насоса, он часто разрабатывается с тихим типом.

2.3. Защитное устройство

Интегрированные функции с множественной защитой, такие как перенапряжение, недопредставление, потеря фазы и перегрузка, адаптируясь к колебаниям напряжения ± 15%.

Модуль молнии является важным компонентом для наружного оборудования (например, шахт и сельских сцен)

3. Компоненты подключения трубопровода

3.1 Без отрицательного давления устройство

Когда давление в муниципальной сети трубопроводов нестабильно, остаточное давление напрямую используется для снабжения воды и избегания вторичного загрязнения резервуара для воды.

Включает отрицательное устранение давления и компенсатор давления.

3.2 Система трубопровода

Материал может быть оцинкованная стальная труба (для обычных сценариев) или трубы из нержавеющей стали (для коррозийных сред).

Диаметр входа должен быть как минимум на два уровня меньше диаметра оборудования, чтобы обеспечить стабильное давление

4. Интеллектуальное расширение контроля

4.1 модуль удаленного мониторинга

Поддерживает связь 4G/5G, загрузку давления в реальном времени, трафик, энергопотребление и другие данные на облачную платформу.

Пороговые сигналы давления и функции самопроверки с ошибкой могут быть установлены.

4.2 Система оптимизации энергоэффективности

Автоматически переключите рабочу комбинацию водяных насосов и расставьте приоритет в использовании эффективных групп насосов (таких как координация насоса в мастер-солевой).

Поддержка режима пробуждения сна, автоматическое выключение для экономии энергии при использовании карманной воды

Технические преимущества

Эффективно и энергосберегает

Динамическая корректировка выходной мощности на основе потребления воды может сэкономить более чем 30% энергии по сравнению с традиционными методами водоснабжения.

Eco Intelligent Algorithm оптимизирует потребление энергии, экономя на 30% больше энергии, чем обычные частотные преобразователи в некоторых сценариях.

Постоянная стабильность давления

Диапазон колеи давления составляет ≤ ± 0,01 МПа, подходит для таких случаев, как душевые и центральные кондиционеры, которые чувствительны к давлению воды.

Возможность адаптивной адаптивной возможности (например, вход напряжения 240 В-420 В обеспечивает стабильную работу в сельских или нестабильных областях энергосистемы.

Интеллект и надежность

Поддержите удаленный мониторинг (приложение/конец ПК), самостоятельную проверку неисправностей, а также звуковые и легкие сигналы тревоги для снижения затрат на техническое обслуживание.

Многочисленные механизмы защиты: перенапряжение, невыполнение, потери фазы, молниеносная защита и т. Д., Продолжают срок службы оборудования.

Как выбрать подходящее оборудование для водоснабжения с высокой частотой частоты?

1. Уточнить требования к параметрам ядра

1.1. Поток и сопоставление головы

Расчет потока: Рассчитайте максимальный почасовой поток на основе шкалы использования воды (например, количество домохозяйств и потребление промышленной воды). Жилые сообщества могут ссылаться на квоту использования воды на душу населения (2-3 млн./Домохозяйство · день) и пиковой спрос.

Определение головки: формула-H = H1+H2+H3+H4 (разность геометрической высоты+сопротивление трубопровода+давление на выходе+запас безопасности), который должен покрывать требования к давлению в наиболее неблагоприятной точке (например, высокие здания, которые необходимо преодолеть высоту пола и потери трубопровода).

Выбор мощности: избегайте «Большие лошади, тянущие небольшие автомобили », соответствуют мощности водяного насоса в соответствии с фактической нагрузкой и расставляют приоритеты в выборе синхронных двигателей с постоянными магнитами (энергосберегающие 20% -30%) или широкие адаптивные модели (240V-420V).

2.2. Точность контроля давления

Точность стабилизации напряжения должна быть ≤ ± 0,01 МПа для удовлетворения требований чувствительных сценариев, таких как душевые и центральный кондиционер; Диапазон преобразования частоты должен охватывать от самой низкой скорости до скорости частоты мощности (например, 0,5 Гц-50 Гц)

2. Тип активации и адаптация сцены
