Функция продукта:
Коррозионная стойкость: компоненты перегрузки изготовлены из нержавеющей стали 304/316L, фторпластики (такие как PVDF, PTFE) или полимерные композитные материалы и могут выдерживать сильную кислоту/щелочную среду с pH 2-14.
Конструкция засорения NTI : открытые/замкнутые носители с широкой структурой канала потока могут вместить до 40% диаметра насоса с максимальным диаметром частиц (например, насос DN50, который может вместить 20 мм частицы).
Надежность герметизации: двойное механическое уплотнение+Вспомогательное силовое уплотнение рабочего колеса, скорость утечки <0,01 мл/ч, срок службы ≥ 8000 часов.
Энергетическая экономия и эффективность: эффективность повышается на 15% -20% по сравнению с обычными канализационными насосами, оснащенными высокоэффективными двигателями IE3/IE4, а комплексное потребление энергии снижается на 30%.

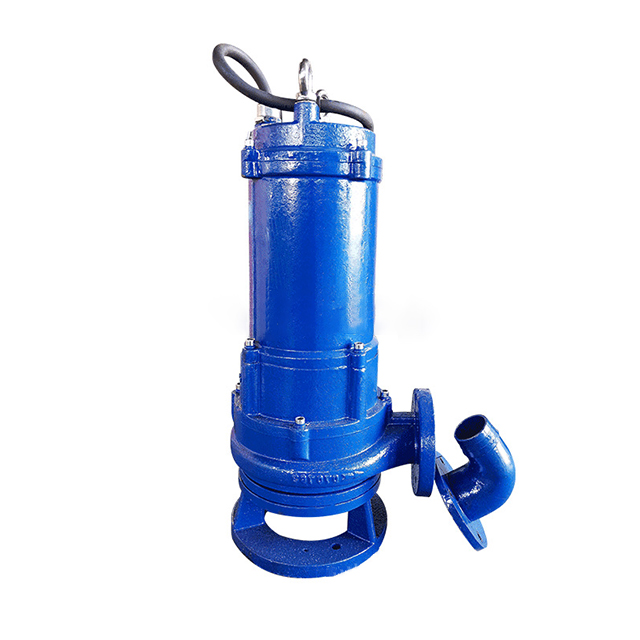

Уникальная конструкция гидравлического компонента с двойным каналом включает в себя режущее вращающееся лезвие, установленное на рабочем колесе водяного насоса и фиксированное лезвие, установленное на входе. Как вращающийся лезвие, так и фиксированное лезвие подходят из твердого сплава. Примеси в переданной среде раздавлены перед входом в канал рабочего колеса, такие как перчатки, пластиковые мешки и другой мусор, которые можно мгновенно раздавить и высаживать.
Применение приложения ：
① Энтерправомерные сточные воды.
② Система сброса очистки канализационных сточных вод.
③ Метро, подвал, дренажная станция системы гражданской противовоздушной обороны.
④ Сброс сточных вод из отелей и многоэтажных зданий.
⑤ Дренажные станции сточных вод в жилых районах.
⑥ Расхождение суспензии в муниципальном инженерии и строительстве.
⑦ Система водоснабжения водоснабжения.
⑧ Сброс сточных вод с размножающихся ферм и орошение сельских сельскохозяйственных угодий.
⑨ Исследование шахт и поддержка оборудования для очистки воды.
⑩ Вместо того, чтобы носить плечи людей, сосать и транспортировать грязь реки.
Условия использования заключается в том, что температура воды составляет ≤ 60 ℃, а значение рН жидкости 4-10.
Структура и дизайн материала:
1. Структура тела насоса
Гидравлические компоненты: принятие задней конструкции отверстия, рабочее колесо и уплотнение можно сохранить без разборки трубопровода (см. Рисунок 1).
2. Тип рабочего колеса
Закрытое рабочее колесо: подходит для низкой вязкости, с низким содержанием твердого контента (≤ 5%), с эффективностью до 75%.
Полу открытого рабочего колеса: твердое содержание ≤ 15%, дизайн самоочищения для предотвращения запутывания клетчатки.
В вихревом печи: для высоких условий износа пропускная способность увеличивается на 50%.
3. Система герметизации вала
Механическое уплотнение: SIC/SIC или вольфрамового карбида износостойкого кольца, температурная стойкость -20 ~ 150 ℃.
Уплотнение мощности: заднее лезвие генерирует отрицательное давление, чтобы блокировать утечку средней, подходящую для среды, содержащих кристаллические частицы.
Материал избирательный таблица
компонент | Дополнительные материалы | Применимая среда | ограничивающая температура |
Насос корпус/рабочее колесо | 304 нержавеющая сталь | Слабые ионные сточные воды кислоты и хлорида | 120 ℃ |
316L нержавеющая сталь | Сильные кислоты (такие как серная кислота, соляная кислота) | 150 ℃ | |
Фторуропластическая подкладка (PTFE) | Концентрированная кислота, органический растворитель | 100 ℃ | |
механическое уплотнение | Силиконовый карбид | Среда, содержащая твердые частицы | 250 ℃ |
ось | 2cr13 Твердое покрытие хрома | Условия работы с высокой нагрузкой | 200 ℃ |
Рабочий принцип:
Двигатель приводит рабочее колесо к вращению на высокой скорости (1450-2900 об / мин), а центробежная сила бросает среду к корпусу насоса, который затем подчеркивается Volute и разряжается. Камера разделения газа-жидкости предназначена для обработки среды с содержанием газа ≤ 20% и предотвращением кавитации. Уникальная система самостоятельного охлаждения охлаждает герметичную камеру через отверстие для рефлюкса, обеспечивая стабильную работу в условиях высокой температуры.
Пример кривой производительности (в качестве примера) AF50-32-160)
Диапазон потока: 10-30 м ⊃3;/ч
Диапазон голов: 15-35м
Кривая мощности: пиковая точка эффективности 22 кВт, что позволяет кратковременная перегрузка 10%.
NPSHR ： ≤3,5 м ， необходимо настроить перфузионную установку или резервуар для впуска воды.
Сценарии применения и рекомендации по выбору
1.1 Типичные приложения
Химическая промышленность: транспортировка коррозийных жидкостей, таких как серная кислота, соляная кислота и гидроксид натрия (случай: химическая установка использовала насос с PTFE для транспортировки отходов с pH = 1, который непрерывно работал в течение 2 лет без коррозии).
Объем сточных вод: обработайте высокотоксичные сточные воды, содержащие ионы цианида и хрома, оснащенные взрывающими двигателями (Ex D IIB T4).
Муниципальные сточные воды: насосная станция для подъема сточных вод, обработка домашних сточных вод, содержащих волокно и пластиковые примеси, оснащенные режущими устройствами.
1.2 Пятиэтажный метод выбора
Характеристики среднего: значение pH, плотность (кг/м ⊃3;), содержание твердого вещества и размер частиц.
Поток/голова: рассчитывается на основе сопротивления сети трубопроводов, с зарезервированным запасом 10% -15%.
Соответствие материала: см. Таблицу скорости коррозии (например, скорость коррозии 316L <0,1 мм в год в соляной кислоте при 60 ℃).
Метод установки: сухая установка (защита IP55) или погружная установка (IP68, максимальная глубина дайвинга 10 м).
Сертификация по соблюдению: сертификация по доказательству взрывов (ATEX), санитарная сертификация (FDA) и т. Д.
Обслуживание и устранение неполадок
1.1 Ежедневное обслуживание
Еженедельные элементы проверки: значение вибрации (≤ 4,5 мм/с), температура подшипника (≤ 75 ℃), мониторинг утечки.
Ежегодные элементы проверки: замените механические уплотнения и проверьте износ бурюрщиков (максимально допустимое прореживание 2 мм).
1.2 Общий диагноз неисправностей
Явление разлома | Возможные причины | Решение |
Недостаточный поток | Закупорка рабочего колеса/износ | Очистить или заменить рабочее колесо |
аномальная вибрация | Изгиб вала или повреждение подшипника | Выпрямить вал/заменить подшипники SKF |
Утечка печати | Кристаллизация или старение герметичной поверхности | Промойте герметичную камеру/замените компонент герметизации |
