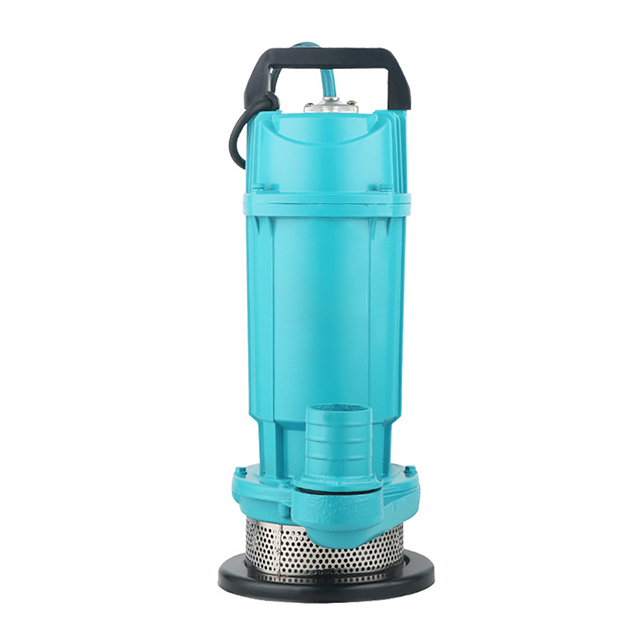

Погрузка на насос типа QDX является эффективным, энергосберегающим и устойчивым к коррозии многофункциональный погруженный электрический насос. Он принимает центробежную рабочую колеса из нержавеющей стали и двойную конструкцию механического уплотнения, которая сочетает в себе компактный и легкий (вес 10-20 кг) с долговечностью. Он поддерживает перекачку чистой воды, мягкой сточной воды и морской воды (содержание песка ≤ 0,1%). Его диапазон потока составляет 1,5-100 млн./Ч, с максимальной головкой 60 метров, и он может автоматически запускаться и останавливаться (с конфигурацией переключателя плавания). Он широко используется в таких сценариях, как домашнее водоснабжение, сельскохозяйственное орошение, промышленная дренаж и аквакультура морской воды. В сочетании с водонепроницаемым двигателем IPX8 и 304 материалом из нержавеющей стали, он обеспечивает стабильную работу в средах от -15 до 40 ℃, что делает его идеальным выбором, который уравновешивает производительность и надежность.
1. qdx type performance performance performance performance performance
Максимальный поток | 1,5 ～ 100 м³/ч |
Голова | 3-60 м |
Власть | 0,37 ～ 2,2 кВт |
Глубина установки | До 5 м |
температура жидкости | Макс +40 ℃ |
Диапазон pH | 6.5-8.5 |
Лошадиная сила | 0,5 л.с., 1 л.с., 1,5 л.с., 2 л.с., 3 л.с., 5 л.с., 10 л.с. |
Максимальная концентрация отложений составляет 0,1%. Может отфильтровать сусплентные твердые вещества ниже 0,2 мм | |
2. Фаттура погружного насоса типа QDX:
Эффективно и энергосберегает
Приняв конструкцию центробежного рабочего колеса, он обладает высокой эффективностью потока воды, низким энергопотреблением и подходит для долгосрочной работы.
Широкий диапазон мощности (0,37 ~ 2,2 кВт), соответствующие модели могут быть выбраны в соответствии с спросом.
Сильная коррозионная стойкость
Ключевые компоненты, такие как корпус насоса и рабочее колесо, изготовлены из 304 материала из нержавеющей стали, подходящего для морской воды и легких коррозионных жидкостей.
Вал обрабатывается твердым хромированным покрытием для повышения устойчивости к износу и коррозионной устойчивости.
Автоматическое управление функцией
Некоторые модели оснащены платными переключателями для достижения автоматической остановки старта на основе зондирования уровня жидкости, без необходимости ручного надзора.
Компактная и легкая структура
Малый размер, легкий вес (некоторые модели весят только 10-20 кг), легко перемещать и установить.
Антибарнинг дизайн
Канал рабочего колеса широкий и может выдерживать жидкости, содержащие небольшие количества частиц (≤ 0,2 мм), снижая риск блокировки.
3. Принцип работы погружного насоса типа QDX
QDX Погружаемые насосные работы на основе принципа центробежного насоса:
Передача мощности: После того, как двигатель включен, он побуждает рабочее колесо вращаться на высокой скорости (обычно со скоростью ≥ 2800R/мин).
Центробежная сила: лопасти рабочего колеса толкают жидкость, чтобы повернуть с помощью рабочего колеса, а жидкость бросается в направление канала волитного потока под действием центробежной силы.
Повышение давления: оболочка улитки преобразует кинетическую энергию жидкости в энергию давления, образуя поток воды высокого давления, который разряжается через выход.
Процесс поглощения воды: в центре рабочего колеса образуется отрицательное давление из -за выброса жидкости, а внешняя жидкость непрерывно пополняется под атмосферным давлением для достижения непрерывного накачки.
4. Применение погружного насоса QDX :
Семейство и сельское хозяйство: дренаж подвалов, садовая орошение, извлечение воды из сельского колодца.
Промышленность и инженерия: строительный дренаж, животноводная обработка воды, промышленная водопроводная дренаж.
Специальные сценарии: аквариумы, системы фонтанов, отбор проб сточных вод (требующие соответствующих фильтров)
5. Структура продукта погружного насоса QDX
Погрузка на насос QDX состоит из трех основных компонентов:
Электродвигательная часть
Тип: однофазный или трехфазный асинхронный двигатель, уровень водонепроницаемой изоляции IPX8.
Уплотнение: двойное конец механическое уплотнение, чтобы вода не попадала во внутреннюю часть двигателя.
Участок водяного насоса
Работочке: центробежная рабочая колеса из нержавеющей стали, разработанная с 4-6 задними изогнутыми лопастями для уменьшения турбулентности.
Спиральная оболочка: изготовлена из нержавеющей стали, с гладкими каналами потока и уменьшенными гидравлическими потерями.
Система соединения и герметизации
Уплотнение вала: двойное механическое уплотнение из твердого сплава или кремниевого карбида материала, устойчивая к высокой температуре и высокое давление.
Статическое уплотнение: 'O ' - резиновые кольца, устойчивые к форме, используются на каждом границе раздела для обеспечения общего герметизации.
6. Условия использования и меры предосторожности
Применимая среда
Чистая вода или мягкая сточные воды, содержание песка ≤ 0,1%, диаметр частиц ≤ 0,2 мм.
Температура жидкости: -15 ℃ ~+40 ℃ (модели высокой температуры могут достигать 60 ℃).
Диапазон pH: 6,5 ~ 8,5 (для коррозионных жидкостей следует выбрать модели нержавеющей стали).
Требования к установке
Глубина дайвинга: рекомендуется составлять ≤ 5 метров и удерживать расстояние на расстоянии ≥ 0,5 метра от дна воды, чтобы избежать вдыхания ила.
Напряжение источника питания: однофазная 220 В ± 10% или трехфазная 380 В ± 10%.
Запрещенные сценарии использования
Сточные воды, содержащие легковоспламеняющиеся и взрывные жидкости, сильные кислоты и щелочи (рН превышает диапазон), и примеси, такие как волокна или длинные частицы.
7. Структура продуктового погружного насоса QDX
Погрузка на насос QDX состоит из трех основных компонентов:
Электродвигательная часть
Тип: однофазный или трехфазный асинхронный двигатель, уровень водонепроницаемой изоляции IPX8.
Уплотнение: двойное конец механическое уплотнение, чтобы вода не попадала во внутреннюю часть двигателя.
Участок водяного насоса
Работочке: центробежная рабочая колеса из нержавеющей стали, разработанная с 4-6 задними изогнутыми лопастями для уменьшения турбулентности.
Спиральная оболочка: изготовлена из нержавеющей стали, с гладкими каналами потока и уменьшенными гидравлическими потерями.
Система соединения и герметизации
Уплотнение вала: двойное механическое уплотнение из твердого сплава или кремниевого карбида материала, устойчивая к высокой температуре и высокое давление.
Статическое уплотнение: 'O ' - резиновые кольца, устойчивые к форме, используются на каждом границе раздела для обеспечения общего герметизации.
8.T Эхнические данные QDX1,5, 3, 10, 15, 6 Погрузка на пм.
MODEL | Q (м³/ч) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | |
Q (L/мин) | 0 | 25 | 50 | 75 | 100 | 120 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | ||
QDX1.5-15-0.37a | H (м) | 16 | 15.6 | 14.2 | 11.8 | 8 | 3.9 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
QDX3-18-0.55a | 19.2 | 19.2 | 18.5 | 17.5 | 15.5 | 13.2 | 10 | 7 | 3.7 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX10-10-0.55a | 15.3 | 15.2 | 15 | 14.8 | 14.4 | 13.5 | 12.5 | 11.3 | 10 | 8.5 | 6.3 | 3.8 | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX15-7-0.55A | 8.6 | 8.5 | 8.4 | 8.3 | 8.2 | 8 | 7.8 | 7.6 | 7.4 | 7.2 | 6.8 | 6.3 | 5.8 | 5.2 | 4.5 | 3.8 | 3 | ||
QDX1.5-32-0.75A | 32.5 | 31.5 | 28.5 | 24.5 | 20 | 15.5 | 8.5 | 1 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX6-18-0.75A | 19.5 | 19.2 | 19 | 18.6 | 18 | 16.2 | 16.2 | 14.7 | 12.8 | 11 | 8.6 | 4.2 | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX10-16-0.75A | 19.5 | 19.2 | 19 | 18.6 | 18 | 16.2 | 16.2 | 14.7 | 12.8 | 11 | 8.6 | 4.2 | ˗ |
Технические данные QDX15, 25, 10, 40 Погружаемый насос:
MODEL | Q (м³/ч) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 | 31.5 | |
Q (L/мин) | 0 | 25 | 50 | 75 | 100 | 120 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | 525 | ||
QDX15-10-0.75A | H (м) | 11 | 10.9 | 10.8 | 10.7 | 10.6 | 10.5 | 10.4 | 10.3 | 10.2 | 10.1 | 10 | 9.6 | 9.2 | 8.5 | 7.6 | 6.5 | 5.6 | 4.7 | 3.8 | 2.7 | ˗ | ˗ | |
QDX25-6-0.75A | 9.3 | 9.2 | 9.1 | 9 | 8.9 | 8.7 | 8.5 | 8.3 | 8 | 7.7 | 7.5 | 7.2 | 6.8 | 6.6 | 6.4 | 6.2 | 6 | 5.8 | 4.8 | 4 | 2.6 | 1.5 | ||
QDX10-18-1.1a | 25.8 | 25.5 | 25 | 24.6 | 24 | 22.8 | 21.2 | 18.5 | 16 | 13.2 | 9 | 4 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX15-14-1.1a | 15 | 14.9 | 14.8 | 14.7 | 14.6 | 14.5 | 14.3 | 14.2 | 14 | 13.9 | 13.8 | 13.2 | 12.5 | 11.5 | 10.6 | 9.5 | 8 | 6.7 | 5.5 | 4.4 | 3.1 | ˗ | ||
QDX40-5.5-1.1a | 6.1 | 6.2 | 6.3 | 6.4 | 6.5 | 6.5 | 6.7 | 6.8 | 6.7 | 6.7 | 6.65 | 6.6 | 6.6 |
Таблица материала QDX1.5, 3, 10, 15, 6 Погружаемое насос
Нет. | Часть | Материал |
1 | Ручка | Стр |
2 | Кабель | |
3 | Верхняя крышка | HT200 |
4 | Защитник | |
5 | Конденсатор | |
6 | Упплужденное кольцо | Нян |
7 | Верхняя крышка | HT200 |
8 | Несущий | |
9 | Ротор | |
10 | Статор | |
11 | Винт впрыска масла | |
12 | Механическое уплотнение | Углерод/керамика |
13 | Упплужденное кольцо | Нян |
14 | Крышка масляного цилиндра | HT200 |
15 | Масляное уплотнение | |
16 | Упплужденное кольцо | Нян |
17 | Рабочее колесо | PPO ZL 102 |
18 | Корпус насоса | HT200 |
19 | Фильтр экрана | Нержавеющая сталь |
20 | Выпускной разъем | Стр |
