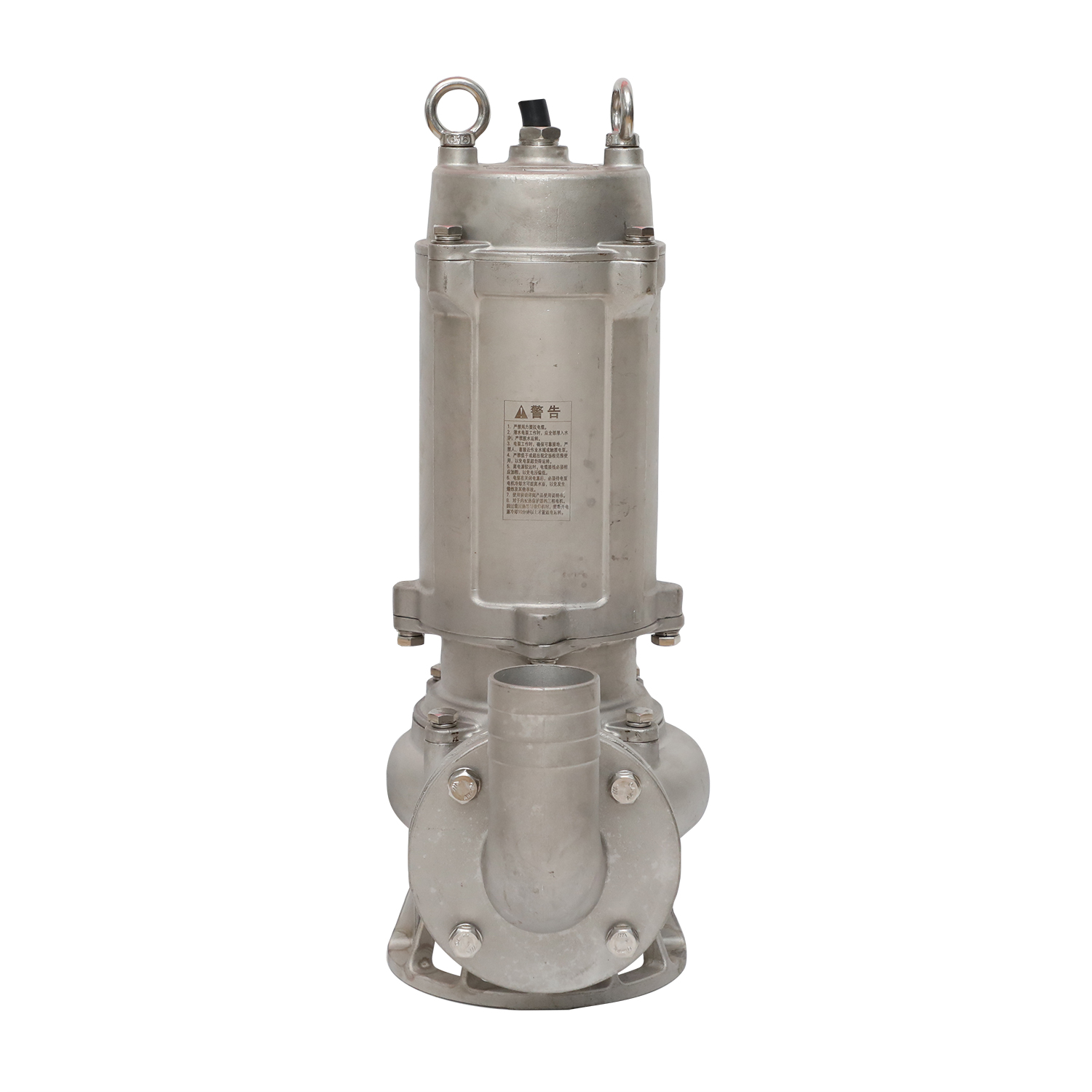

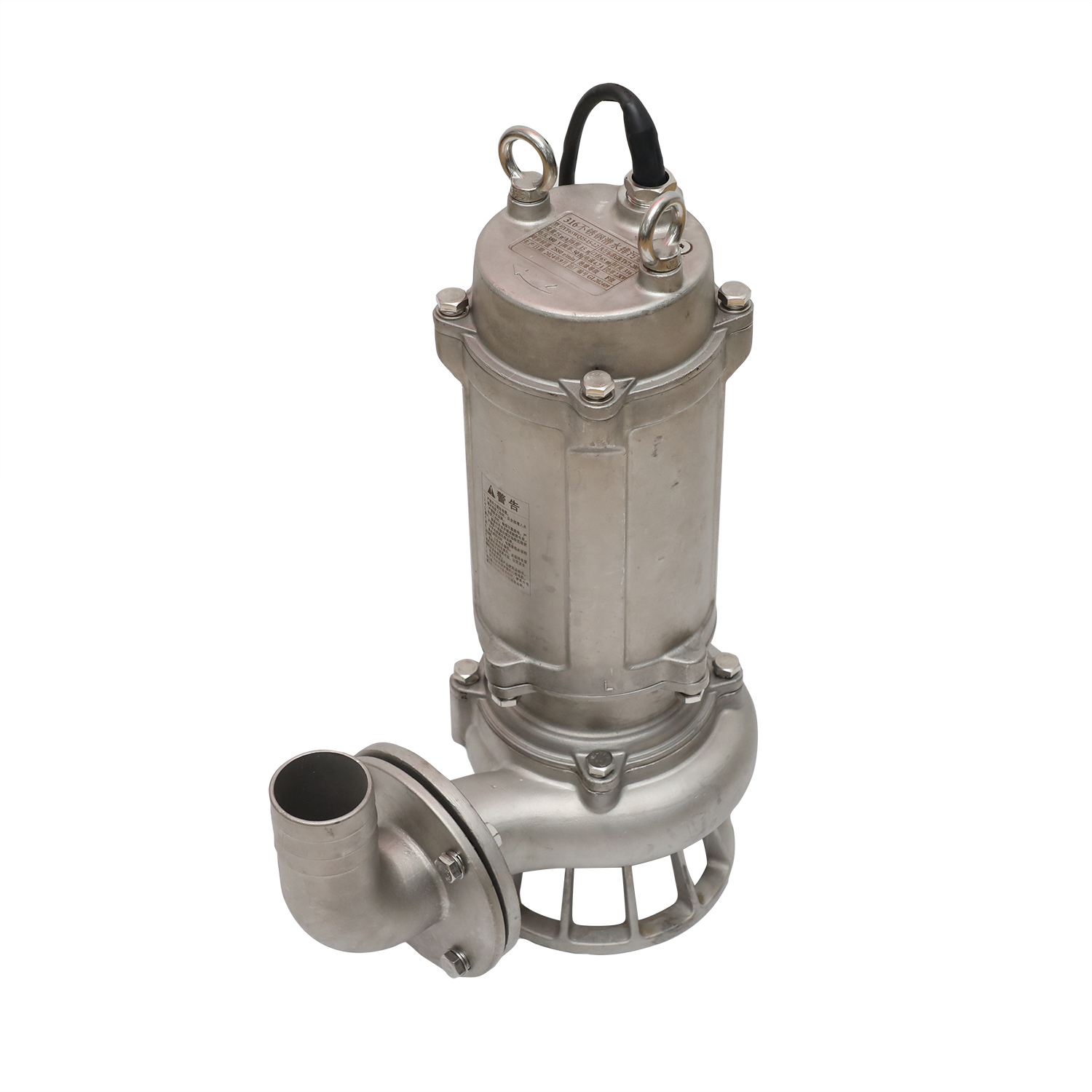

Погрузка на насос серии QW -это высокопроизводительный насосной раствор, предназначенный для эффективной обработки сточных вод, сточных вод и ила. Производившийся к долгосрочной надежности, этот насос может работать полностью погруженным в воду, что делает его идеальным для муниципальных, промышленных и внутренних применений для очистки сточных вод. Благодаря своему компактному проектированию, надежной конструкции и столовым рабочим колесам, насос QW обеспечивает выдающуюся эффективность и долговечность даже в суровых условиях.
Индекс | Объем |
Поток | 10–3000 м³/ч |
Голова | 2 ~ 66 м |
Власть | 0,75–250 кВт |
Через диаметр твердого тела | 25 ~ 110 мм |
Напряжение | 380V / 415V / 440V (настраиваемый для разных регионов) |
Частота | 50 Гц / 60 Гц |
Средняя температура | ≤ 60 ° C (настраивается для более высоких температур) |
Материальные варианты | Чугун, нержавеющая сталь, устойчивый к износу сплава |
1. Анти-заполнение пути потока
Открытые спиральные лезвия создают центробежный вихрь для разделения твердых веществ, достигая пропускной способности до 80% диаметра входа (например, модель 100QW может обрабатывать 80 мм твердые вещества).
2. Защита от тройного уплотнения
Герметичный слой | Материал | Цель защиты |
Основное механическое уплотнение | Силиконовый карбид/вольфрамовый титан (sic/tic) | Блок сточных вод от входа в мотор |
Вторичное механическое уплотнение | Графит-керамическая | Двойная страховая печать |
Датчик утечки нефтяной камеры | 304 зонд нержавеющей стали | Мониторинг статуса герметизации в реальном времени |
3. Моторная система
Изоляционная класс: F (температурная сопротивление 155 ° C)
Оценка защиты: IP68 (24-часовая погружаемая операция)
Метод охлаждения: охлаждение с жидкостью с помощью градиа-конструкции не обеспечивает снижения при температурах окружающей среды до 45 ° C
Пример: QW 100-30-15
QW-Submersible Series Series Series Code
100-дюймовый диаметр (мм)
30 рейтинговая голова (м)
15-моторная мощность (кВт)
Сильная способность обрабатывать твердые и волокнистые отходы
Длительный срок службы с прочными материалами
Энергетический и экологичный дизайн
Гибкие методы установки (мобильные или фиксированные)
Минимальные требования к техническому обслуживанию
Серия QW предлагает различные модели и конфигурации для удовлетворения различных потребностей приложения:
QW Стандартный тип - для общей трансфер сточных вод и сточных вод.
QW High-Flow Type-предназначен для перекачки сточных вод больших объемов.
QW Высокая головка-подходит для применений, требующих более высокого давления разгрузки.
Взрыв-защищенный тип-для использования в опасных средах с легковоспламеняющимися газами.
Портативный тип - легкий и мобильный для временного или аварийного использования.
Насос канализации QW принимает интегрированный мотор и конструкция насоса с вертикальной структурой, что позволяет легко установить непосредственно в поддон или яму для сточных вод без дополнительных монтажных конструкций. Основные компоненты включают:
Двигатель - Полностью герметичный , погруженный электродвигатель с изоляцией F класса F и защитой IP68.
Насосная корпус - изготовлен из чугуна или нержавеющей стали для коррозионной устойчивости и прочности конструкции.
Рабочеешель -одноканальный или двухканальный небег, доступный в чугуне, нержавеющей стали или износостойкой сплава.
Механическое уплотнение -двойное расположение уплотнения, чтобы предотвратить утечку и продлить срок службы.
Система подшипника -высококачественные подшипники с жирной смазкой для гладкой и стабильной работы.
Вход кабеля - водонепроницаемая кабельная железа для предотвращения проникновения воды.
QW погружаемый на насос канализации спроектирован с несколькими уникальными преимуществами:
Производительность не сбегания-Специальная конструкция рабочего колеса предотвращает блокировки от твердых частиц и волокнистых отходов.
Высокая гидравлическая эффективность - оптимизированные каналы потока снижают потребление энергии и улучшают производительность накачки.
Полностью погружаемый - двигатель и насос работают под водой в течение длительных периодов без перегрева.
Устойчивые к коррозии материалы-несколько вариантов материала для различных типов жидкости, от бытовых сточных вод до промышленных химикатов.
Параметры автоматического управления - могут быть оснащены платными переключателями или панелями управления для автоматической работы.
Низкий шум и вибрация - тихой производительность делает его подходящим для жилых и общественных сред.
Легкая установка и техническое обслуживание - система направляющей железнодорожной системы обеспечивает быстрое удаление, не осушая отстойник.
QW насос универсален и широко используется в нескольких отраслях промышленности:
Муниципальная очистка сточных вод - перекачивание сточных вод из жилых, коммерческих и промышленных районов на очистные сооружения.
Контроль и дренаж наводнения - удаление наводнений с улиц, туннелей и подвалов.
Промышленные сточные воды - обработка сточных вод от заводов, химических заводов и производственных процессов.
Строительная площадка обезвоживания - слива воды с мест раскопок и туннелей.
Сельскохозяйственное орошение и дренаж - управление ирригационной водой и удаление избыточной дождевой воды из сельхозугодий.
Общественные учреждения - используются в больницах, школах и отелях для сброса сточных вод.
Накачание септического резервуара - передача осадка и сточных вод из септических систем на очистные сооружения.
Насос сточных вод QW работает с использованием центробежного принципа перекачки:
Двигатель управляет работой рабочей колеса, которая вращается на высокой скорости.
Жидкость попадает в глаз рабочего колеса и ускоряется наружу через центробежную силу.
Это создает область низкого давления на входе, рисуя больше жидкости.
Скорость жидкости преобразуется в энергию давления в корпусе насоса, что позволяет ее разряжать.
Конструкция специального прохода петилшельного устройства позволяет насосу обрабатывать жидкости, содержащие твердые частицы (до 80 мм), и волокнистыми материалами без засорения.
Никогда не заполнять путь потока
Запатентованная спиральная рабочая колеса генерирует осевой вихревой поток, выталкивая твердые вещества непосредственно из насоса без мертвых мест.
Чрезвычайно длинные печати:
Двойные механические уплотнения + система смазки масляной ванны, срок службы до 12 000 часов (общие насосы ≤ 5000 часов).
Интеллектуальные функции безопасности:
Встроенный датчик температуры обмотки, сигнализация утечки, модуль защиты от перегрузки и поддержка удаленного мониторинга IoT.
Энергосбережение и высокая эффективность:
Оптимизированная гидравлическая модель, экономия энергии 18% -22% по сравнению с традиционными канализационными насосами (отчет о тестировании третьих сторон: стандарт EN 12262).
Модульное обслуживание:
Система автоматической связи для направляющих рельсов обеспечивает быструю установку за 3 минуты, устраняя необходимость в том, чтобы спуститься на скважину.
Для сточных вод, содержащих большие твердые частицы: выберите вихревой насос (например, серию SEV) или режущий насос (например, Myers 3RMW).
Для глубоких скважин/фиксированных канализационных резервуаров: выберите погруженный QW или устойчивый сериал, обращая внимание на рейтинг герметизации (IP68) и материал (чугун/нержавеющая сталь).
Для приложений, не являющихся мобильными приложениями: выберите дизельный самооплачивающий насосной грузовик (например, 200JCQF500).
Для возврата ила: выберите низкого, возвращающийся насос с высоким потоком (серия QJB-W).
Для химического дозирования: выберите интеллектуальный насос (серия Grundfos Smart), требующий совместимой интерфейса связи.
Фактический отбор должен основываться на всестороннем рассмотрении скорости потока, характеристик головы, носителя (содержание твердых веществ, коррозов) и среды установки (погружаемая глубина, условия питания), чтобы избежать риска засорения или перегрузки.
Немецкий гидравлический дизайн + китайская точность производства: гидравлические модели, разработанные в сотрудничестве с отклонением эффективности гарантии KSB менее 3%.
10-летняя основная гарантия тела: единственная 10-летняя гарантия на корпус и мотор насоса.
Услуги настройки: доступны в моделях с устойчивой к взрыву (Ex D IIB), моделям с высоким уровнем подъема (суффикс H) и устойчивой к коррозии (материал 316L).
Получите свое индивидуальное решение сейчас.
↳ Загрузите 3D -чертежи установки и листы расчета нагрузки:
Веб-сайт: https://www.jush-pump.com/
↳ Техническая поддержка: +86-18930647859
↳ Техническое электронное письмо: sales@jush-pump.com
Pro Tip: для сточных вод с содержанием песка, более 5%, мы рекомендуем использование полезного рабочего колеса хромированного сплава (устойчивый к износу (устойчивый к износу Cr-Alloy), которая может продлить срок службы на 3 раза!
